La Vista del Modello Archicad è uno degli strumenti più potenti per organizzare il tuo progetto.
Eppure, molti utilizzatori la usano ogni giorno senza conoscerne davvero il potenziale.
In questa guida rapida ti spiego cosa memorizza, pannello per pannello, e come sfruttarla al meglio.
Indice
Cos’è una Vista del Modello Archicad
La Vista del Modello Archicad è una “fotografia” delle impostazioni di visualizzazione di una finestra di lavoro.
Non salva solo quello che vedi sullo schermo.
Salva una serie di parametri grafici e tecnici che determinano come il disegno verrà mostrato e stampato.
Ogni Vista viene raccolta all’interno della Mappa Viste, accessibile dal Navigatore.
Da lì puoi richiamarla, modificarla o posizionarla direttamente su un Layout di stampa.
Come si crea una Vista del Modello
Il modo più rapido è fare clic con il tasto destro in qualsiasi finestra di lavoro.
Scegli il comando “Salva la Vista e posizionala sul Layout“.
In un solo passaggio crei la Vista e la posizioni nella tavola di stampa.
Esistono anche altri metodi, più raffinati:
- Salvare manualmente dalla Mappa Viste nel Navigatore

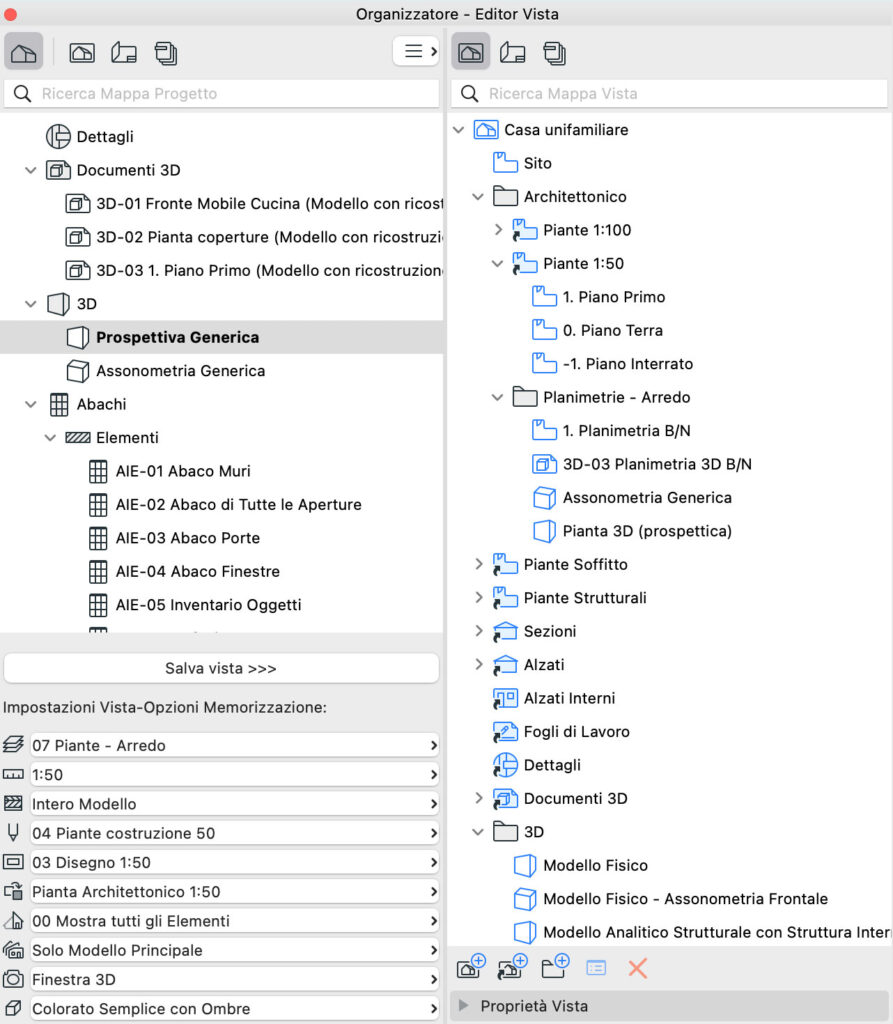

- Usare l’Organizzatore, la palette dedicata alla gestione e all’impaginazione delle Viste
L’Organizzatore è particolarmente utile quando hai molte tavole da gestire.
Ti permette di avere una visione d’insieme e di lavorare in modo molto più strutturato.

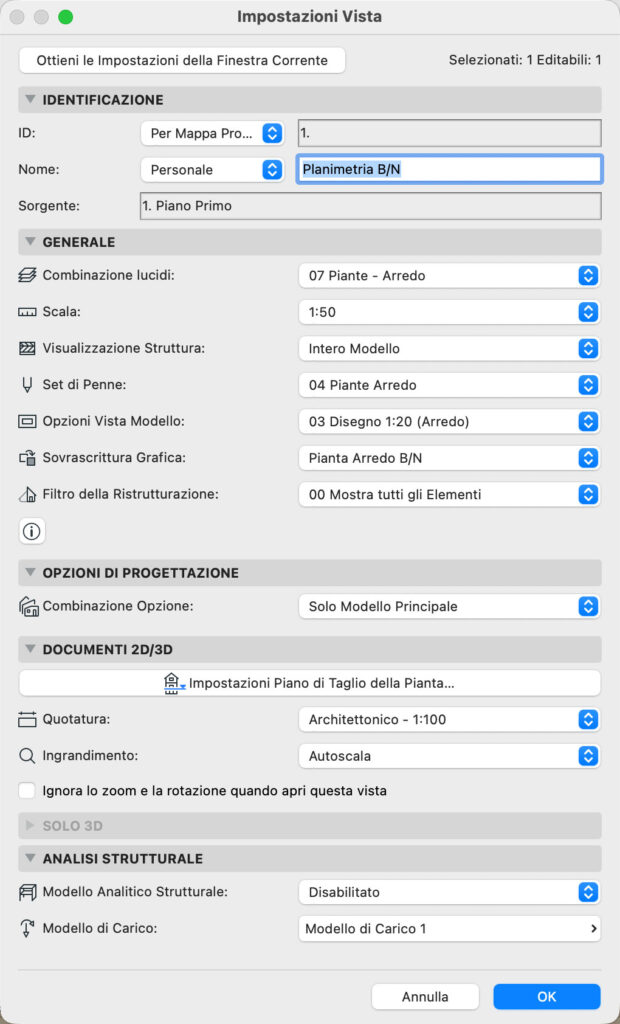

La finestra Impostazioni Vista
Per controllare tutto quello che una Vista memorizza, apri la finestra Impostazioni Vista.
La trovi facendo clic sul pulsante “Impostazioni“ nella parte bassa della Mappa Viste del Navigatore.
Questa finestra è il cuore della Vista del Modello Archicad.
Contiene tutti i pannelli con i parametri salvabili.
Un pulsante molto utile si chiama “Ottieni le Impostazioni della Finestra Corrente“.
Con un clic sostituisci tutte le impostazioni salvate con quelle attive in quel momento.
Comodissimo per aggiornare rapidamente una Vista già esistente.
Pannello Identificazione
Questo pannello gestisce le informazioni anagrafiche della Vista.
- ID – Scegli tra: Nessuno, Personale, o Per Mappa Progetto. Con “Per Mappa Progetto” la Vista eredita automaticamente la numerazione del piano corrispondente (es. 0, 1, 2…).
- Nome – Anche qui scegli tra Personale o Per Mappa Progetto. Con la seconda opzione, il nome viene ereditato dalla Mappa Progetto.
- Sorgente – Indica da dove proviene la Vista: dal file corrente o da un file esterno.
Pannello Generale
Il Pannello Generale è quello che usi più spesso nella Vista del Modello Archicad.
Qui imposti le caratteristiche grafiche principali del disegno.
| Impostazione | Descrizione |
| Combinazione Lucidi | Definisce quali Lucidi sono visibili nella Vista |
| Scala (del disegno) | Imposta la Scala di rappresentazione della Vista |
| Visualizzazione Struttura | Sceglie tra Intero Modello, Senza Finiture, Solo Struttura, Solo Struttura degli Elementi Portanti |
| Set di Penne | Gestisce colori e spessori delle linee (Opzioni/ Attributi Elemento / Penne e Colori) |
| Opzioni Vista Modello | Controlla la grafica dei singoli elementi (Documento / Vista Modello) |
| Filtro di Ristrutturazione | Gestisce la fase del Progetto (Finestre / Palette) |
Ogni Vista può avere impostazioni grafiche completamente diverse.
Questo ti permette di avere la stessa pianta con rappresentazioni multiple: una per la struttura, una per le finiture, una per l’impiantistica, una per gli arredi, ecc…
Tutto questo senza duplicare il modello.
Pannello Opzioni di Progettazione
Questo pannello gestisce la Combinazione di Opzione di Progettazione da assegnare alla Vista.
Le Opzioni di Progettazione ti permettono di esplorare varianti progettuali alternative all’interno dello stesso file.
Pensa, ad esempio, a due soluzioni diverse per una facciata o per la disposizione interna di un piano.
Dalla Vista del Modello Archicad puoi associare a ciascuna Vista una specifica Combinazione di Opzioni di Progettazione.
In questo modo, ogni Vista mostrerà la variante che hai scelto, in modo indipendente dalle altre.
Pannello Documenti 2D/3D
Qui trovi le impostazioni specifiche per la documentazione.
Ogni parametro agisce solo sulla Vista corrente, senza toccare le impostazioni globali del progetto.
- Impostazioni Piano di Taglio Pianta – Modifica il Piano di Taglio per questa Vista specifica. Utilissimo per piani con altezze particolari o soppalchi.
- Quotatura – Associa uno standard di quota dedicato alla Vista. Puoi avere standard diversi per tavole diverse.
- Ingrandimento – Gestisci lo zoom in tre modi:
- Zoom corrente: salva lo zoom attivo al momento del salvataggio
- Autoscala: la Vista si adatta automaticamente al contenuto visibile
- Ignora lo zoom all’apertura: usa lo zoom dell’ultima finestra aperta, ma applica lo zoom salvato quando pubblichi o stampi

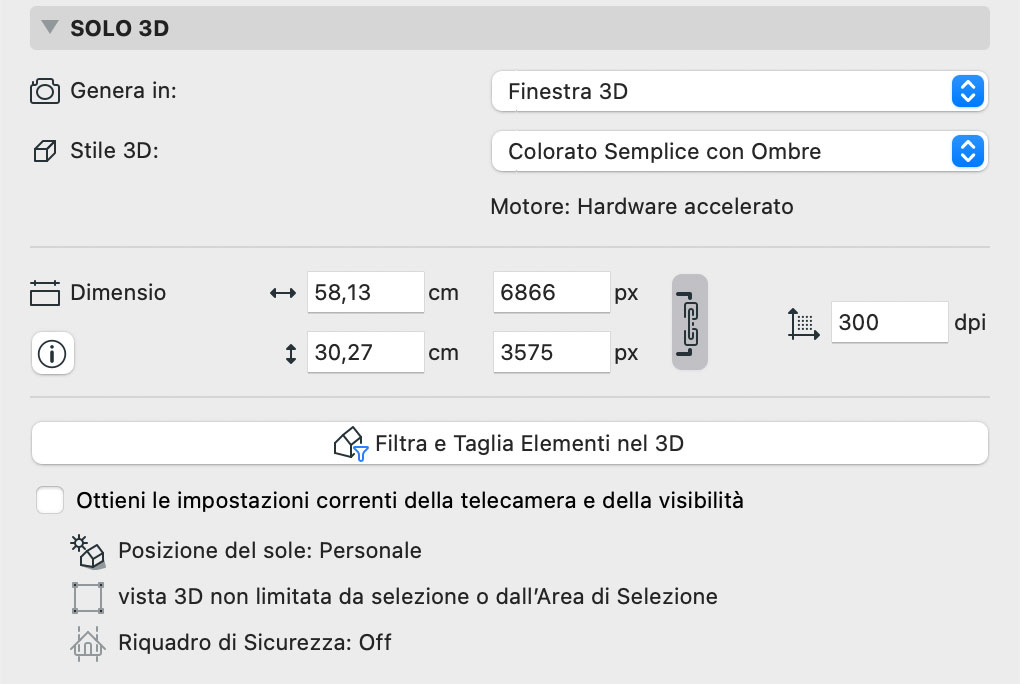

Pannello Solo 3D
Questo pannello è attivo solo nelle Viste tridimensionali.
Se impagini viste 3D, qui trovi tutto quello che ti serve.
- Genera in – Scegli se la Vista si apre nella Finestra 3D o nella Finestra FotoRendering
- Stile 3D – Seleziona lo stile 3D di visualizzazione del modello (bianco e nero, ombreggiato, ecc.)
- Scena Rendering (attivo al posto di Stile 3D se si seleziona “Finestra Fotorendering” alla voce “Genera in“)– Associa una scena pre-impostata: ogni apertura della Vista avvia automaticamente il calcolo del rendering
- Dimensione – Definisce le dimensioni dell’immagine 3D o rendering con la possibilità di scegliere la risoluzione in dpi.
- Filtra e Taglia Elementi in 3D – Apre la relativa palette per definire quali elementi includere nella Vista 3D
- Ottieni le impostazioni correnti della telecamera e della visibilità – Sovrascrive le impostazioni salvate con quelle attive nella finestra 3D corrente
Pannello Analisi Strutturale
Questo pannello è rilevante se lavori in ambito BIM strutturale.
- Modello Analitico Strutturale – Abilita o disabilita la visualizzazione del modello analitico per questa specifica Vista.
- Modello di Carico – Seleziona quale modello di carico rendere visibile nella Vista.
Se non usi strumenti di analisi strutturale integrati, puoi tranquillamente ignorare questo pannello.
Conclusione
La Vista del Modello Archicad non è solo un modo per salvare una finestra di lavoro.
È uno strumento potente per organizzare il progetto e gestire la documentazione in modo preciso e scalabile.
Conoscere cosa memorizza ogni pannello ti permette di:
- Creare tavole coerenti senza toccare le impostazioni globali
- Gestire più rappresentazioni dello stesso modello
- Lavorare in modo più veloce e strutturato
Se non hai ancora esplorato la finestra Impostazioni Vista, aprila adesso.
Scoprirai il vero cuore organizzativo dei progetti Archicad.
